BIM pour le génie climatique : rationaliser la conception, la coordination et l’efficacité

Comprendre les systèmes CVC et leur importance

Les systèmes CVC (chauffage, ventilation et climatisation) sont essentiels dans les bâtiments modernes. Leur conception est d’une grande complexité, ce qui peut poser des problèmes considérables aux experts en construction. Pour mieux comprendre le fonctionnement des environnements CVC, il est important d’aborder les principes fondamentaux des systèmes CVC, les raisons de leur amélioration constante et les problèmes les plus persistants dans les flux de travail de conception traditionnels.

Que sont les systèmes CVC et comment fonctionnent-ils ?

Les systèmes CVC sont une combinaison de trois systèmes interconnectés chargés de réguler les conditions climatiques à l’intérieur des bâtiments. Les principales responsabilités de chaque système sont les suivantes :

• Les systèmes de chauffage (H) produisent et distribuent de la chaleur à l’aide de chaudières, de générateurs d’air chaud et de pompes à chaleur.
• Les systèmes de ventilation (V) ont pour mission de faire circuler l’air frais tout en éliminant l’air vicié à l’aide de ventilateurs et de systèmes de filtration.
• Les systèmes de climatisation (AC) réduisent la chaleur et l’humidité en utilisant une combinaison de réseaux de distribution et de cycles de réfrigération

Ces trois composants, une fois réunis, créent un réseau intégré complexe qui nécessite une coordination technique précise pour une gestion efficace de la consommation d’énergie tout en maintenant un environnement intérieur optimal.

Pourquoi l’optimisation de la conception des systèmes CVC est-elle cruciale pour l’efficacité des bâtiments ?

Dans la plupart des cas, les systèmes CVC représentent une part importante de la consommation totale d’énergie d’ un bâtiment, ce qui signifie que l’optimisation est essentielle à la fois pour la durabilité et pour le contrôle des coûts totaux. Les mauvais choix de conception des systèmes CVC ont un impact direct sur les dépenses d’exploitation. Un dimensionnement correct, des contrôles avancés et une sélection efficace des équipements ne sont que quelques exemples parmi tant d’autres de la manière dont ces systèmes peuvent être optimisés en termes de consommation d’énergie.

Le confort et la productivité des occupants dépendent fortement des performances des systèmes CVC. De nombreuses études évaluées par des pairs, dont l’étude CogFX de Harvard menée dans six pays, montrent qu’une température et une qualité d’air optimales ont un impact positif mesurable sur la productivité des travailleurs (de l’ordre de 6 à 9 %). En revanche, les systèmes mal conçus ont un impact négatif sur la satisfaction et la santé en raison de leur capacité à créer des conditions inconfortables. Des systèmes CVC bien conçus réduisent également les coûts de maintenance, préviennent les problèmes d’humidité et prolongent la durée de vie des bâtiments grâce à des conditions environnementales appropriées, protégeant ainsi les matériaux de construction et l’intégrité structurelle.

Quels sont les défis les plus courants dans les flux de travail de conception de systèmes CVC basés sur la CAO ?

Les flux de conception traditionnels basés sur la CAO (conception assistée par ordinateur) créent des obstacles persistants qui ont un impact sur la réussite des projets et l’efficacité de la collaboration dans l’industrie de la construction. La conception des systèmes de chauffage, de ventilation et de climatisation à l’aide de la CAO se heurte à trois grands groupes d’obstacles :

• Problèmes de coordination
• Problèmes de détection des collisions
• Limites de l’itération de la conception

Difficultés de coordination

Les difficultés de coordination sont le principal problème des systèmes CVC, car ils doivent être intégrés à des éléments architecturaux, structurels, électriques et de plomberie dans le même espace de bâtiment. Les dessins traditionnels en 2D rendent extrêmement difficile la visualisation de ces interactions complexes, créant des conflits qui sont rarement découverts avant le début de la construction, ce qui entraîne des retards et des ordres de modification coûteux.

Problèmes de détection des collisions

Les problèmes de détection des conflits surviennent parce que les systèmes de CAO sont incapables d’identifier automatiquement les conflits entre les systèmes de chauffage, de ventilation et de climatisation et les autres composants. Les problèmes ont tendance à apparaître pendant la construction plutôt que pendant la conception, par exemple lorsque les gaines croisent des poutres structurelles, que les systèmes de tuyauterie interfèrent avec les systèmes électriques ou que l’équipement bloque des éléments architecturaux. Ces conflits entraînent leur lot de modifications sur le terrain et de perturbations du calendrier.

Limites de l’itération de la conception

Les limites de l’itération de la conception peuvent retarder les projets lorsque les modifications du bâtiment nécessitent des mises à jour manuelles de chaque dessin de chauffage, de ventilation et de climatisation. Les changements architecturaux ou les ajustements structurels nécessitent une reconception complète du système, formant des goulots d’étranglement qui peuvent retarder l’achèvement du projet tout en augmentant les coûts de conception en raison des exigences massives de coordination et du travail manuel répétitif.

Qu’est-ce que la BIM et quel est son rapport avec la conception des systèmes de chauffage, de ventilation et de climatisation ?

La modélisation des données du bâtiment (BIM) a changé la façon dont les professionnels de la construction abordent les défis de la conception des systèmes de chauffage, de ventilation et de climatisation. La connaissance de ses principes fondamentaux aide les travailleurs à tirer le meilleur parti des nouveaux systèmes et solutions, tandis que la compréhension des nuances de ses applications spécifiques dans les flux de travail CVC ouvre de nombreuses possibilités d’optimisation de l’infrastructure.

Que signifie BIM et quelles sont ses principales composantes ?

La modélisation des données du bâtiment est une méthode de conception numérique utilisée pour créer des modèles 3D intelligents qui incluent des données complètes sur le bâtiment tout au long du cycle de vie d’un projet. Les modèles BIM intègrent des informations géométriques, des spécifications techniques, des estimations de coûts, des informations sur le calendrier et des paramètres opérationnels dans un environnement numérique collaboratif. Cette approche diffère des dessins CAO traditionnels, auxquels sont rarement associées des informations autres que les données géométriques.

Plusieurs éléments fondamentaux de la BIM doivent être abordés plus en détail :

• Les capacités de modélisation 3D sont la base de la BIM. Elles permettent aux concepteurs de créer des visuels détaillés d’environnements de bâtiments en trois dimensions en utilisant des relations spatiales précises.
• Les capacités d’intégration des données permettent de relier chaque élément du modèle aux informations pertinentes, telles que les caractéristiques de performance, les spécifications ou les exigences de maintenance.
• Les outils de collaboration permettent à plusieurs disciplines d’utiliser la BIM pour travailler simultanément sur des modèles partagés, en tirant parti de fonctions utiles telles que le contrôle des versions et les mises à jour en temps réel.
• Les fonctions d’analyse et de simulation améliorent les performances des calculs structurels, la modélisation énergétique et les efforts d’optimisation des performances des systèmes dans le même environnement.

Les différences entre les approches CAO et BIM sont vastes et variées, y compris, mais sans s’y limiter, les suivantes :

Comment la BIM améliore-t-elle le processus de conception des systèmes de chauffage, de ventilation et de climatisation ?

Le BIM transforme la conception CVC en remplaçant les workflows 2D fragmentés traditionnels par des environnements de modélisation 3D intégrés, ce qui améliore la coordination, la précision et l’efficacité du processus de réalisation du projet dans toutes ses phases.

Des fonctions automatisées de détection des collisions permettent d’identifier très tôt les conflits entre les composants CVC et les autres systèmes de construction. À elle seule, cette capacité permet de réduire considérablement, voire d’éliminer, les problèmes de coordination qui, depuis des décennies, constituent un grave problème pour les flux de travail CAO traditionnels.

Dans ces flux de travail traditionnels, les conflits spatiaux n’étaient généralement découverts qu’au moment où il était impossible de les résoudre sans procéder à des modifications coûteuses sur le terrain. Les plateformes BIM fonctionnent différemment, avec leur capacité à signaler automatiquement les intersections entre les gaines et les éléments structurels, ainsi que les problèmes d’emplacement des équipements, les conflits entre les systèmes de tuyauterie et les systèmes électriques, etc.

La modélisation paramétrique permet des itérations de conception rapides lorsque des modifications sont apportées au bâtiment. Par exemple, les changements apportés aux plans architecturaux ou aux systèmes structurels sont automatiquement répercutés sur les composants CVC connectés, ce qui réduit le temps de reconception manuelle et préserve l’intégrité du système.

La visualisation améliorée de la BIM joue également un rôle dans les processus de conception CVC, en aidant les parties prenantes à mieux comprendre les installations complexes grâce à des animations détaillées du système, des vues en 3D et des visites virtuelles.

Quels sont les avantages de l’utilisation de solutions dédiées à la détection des conflits pour la modélisation des systèmes de chauffage, de ventilation et de climatisation ?

Les plateformes dédiées à l’identification des conflits offrent des capacités spécialisées allant au-delà des outils BIM standard, notamment des processus de révision collaboratifs, une identification avancée des conflits et des workflows de résolution.

Les algorithmes de détection avancés recherchent des conflits subtils que la détection de conflit BIM de base peut manquer, tels que les exigences d’accès, les violations de dégagement et les conflits d’espace de maintenance. Ces plateformes ont la capacité d’analyser à la fois les intersections physiques et d’autres facteurs liés spécifiquement à l’installation ou aux performances des systèmes CVC, tels que les problèmes de conformité au code, les problèmes de constructibilité ou les dégagements opérationnels.

Les flux de travail d’examen collaboratif améliorent la résolution des conflits en permettant aux équipes distribuées d’examiner, de hiérarchiser et d’attribuer des résolutions de détection des collisions à l’aide de plateformes centralisées. Les membres de l’équipe ont la possibilité d’ajouter des commentaires, de joindre des documents de référence et de suivre l’état des processus de résolution en temps réel. Il est ainsi possible d’éliminer les lacunes en matière de communication qui sont courantes dans les réunions de coordination traditionnelles.

Revizto est un excellent exemple de ces avantages avec sa plateforme de détection des collisions basée sur le cloud, qui a été conçue dès le départ pour la coordination de la construction. Elle s’intègre de manière transparente à une série de plateformes BIM majeures telles que Revit et Archicad, tout en offrant ses propres outils de collaboration en temps réel, ce qui permet aux parties prenantes de rester synchronisées tout au long du processus de conception.

Les équipes de projet utilisent Revizto pour organiser des réunions de coordination virtuelles, résoudre les conflits de manière efficace et conserver des traces d’audit complètes de chaque décision de conception. L’utilisation d’une plateforme de détection des conflits comme Revizto améliore la qualité globale du projet tout en réduisant considérablement le temps total de coordination.

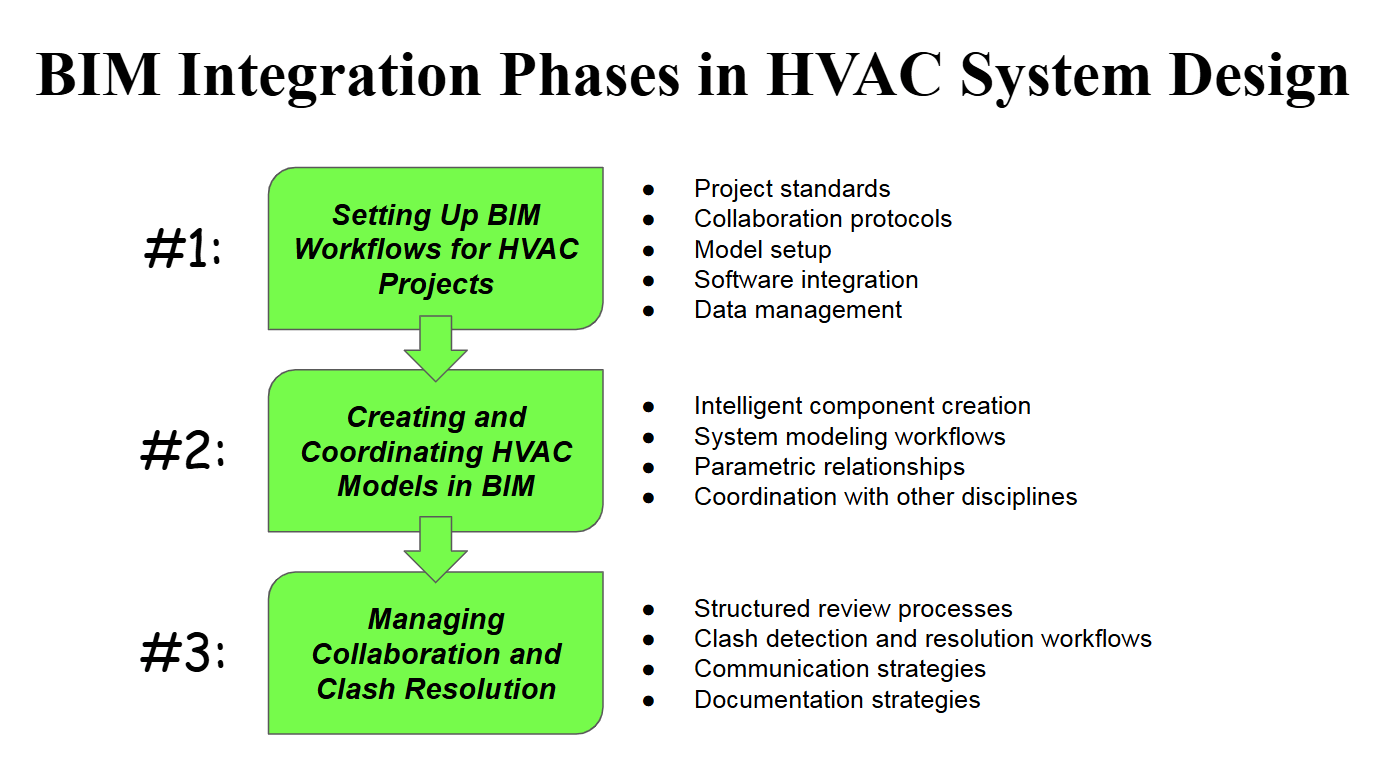

Intégrer la BIM dans la conception des systèmes CVC : guide étape par étape

La transition des anciens workflows de CAO vers des méthodes modernes de conception de systèmes CVC basées sur le BIM est un processus complexe qui nécessite une approche structurée de la mise en œuvre sur le site . Celle-ci doit être en mesure d’aborder des sujets tels que l’adoption de la technologie, les changements de flux de travail et la coordination des équipes, entre autres. Le succès des efforts de mise en œuvre dépend de la capacité à établir des processus clairs qui utilisent les capacités de collaboration de la BIM sans perturber les calendriers des projets établis et les normes de qualité de la conception.

L’intégration de la BIM dans la conception des systèmes de chauffage, de ventilation et de climatisation comporte trois phases principales:

1. Mise en place de BIM workflows pour les projets de chauffage, de ventilation et de climatisation.
2. Création et coordination des modèles de CVC dans la BIM
3. Gestion de la collaboration et de la résolution des conflits

Étape 1 : Mise en place de BIM workflows pour les projets de génie climatique

Définition d’un standard pour les projets de CVC

Le processus de mise en place de workflows BIM efficaces commence par la définition des standards du projet et des protocoles de collaboration. Cela se fait avant tout travail de modélisation. Les équipes de projet doivent se mettre d’accord sur les conventions de dénomination des fichiers, les structures d’organisation des modèles et même les calendriers de coordination. Ces paramètres sont essentiels, car ils servent de cadre de gouvernance pour le processus de conception dans les étapes suivantes.

Configuration et coordination des modèles pour les projets de CVC

La configuration et la coordination des modèles consistent à créer un environnement de projet partagé dans lequel les modèles architecturaux, structurels et MEP (mécanique, électricité, plomberie) sont intégrés de manière transparente. L’environnement doit définir les références de niveau et de grille, établir un système de coordonnées commun et définir des paramètres partagés pour garantir la cohérence entre tous les environnements de construction. Des matrices de responsabilité claires sont également incluses ici, afin d’aider les équipes à comprendre quel utilisateur possède quels éléments du modèle et quand les mises à jour ont lieu.

Intégration des logiciels et gestion des données dans les projets de chauffage, de ventilation et de climatisation

La gestion des fichiers et l’intégration des logiciels nécessitent des connexions préétablies entre les outils de création BIM et les plateformes de coordination. Des flux de travail fiables sont nécessaires pour que les membres de l’équipe puissent partager des modèles, suivre les modifications et mener des processus de contrôle des versions afin de prévenir les conflits potentiels. Des calendriers réguliers de synchronisation des modèles permettent d’éviter les lacunes de coordination dans le processus. Ces lacunes ont tendance à créer des erreurs de conception si elles ne sont pas corrigées.

Étape 2 : Création et coordination des modèles CVC dans la BIM

Le développement de modèles CVC dans des environnements BIM met l’accent sur la création intelligente de composants au-delà de la simple présentation géométrique. Chaque composant du système doit contenir une multitude d’informations intégrées, telles que les exigences d’installation, les paramètres opérationnels et les spécifications de performance. Ces paramètres sont essentiels pour mener à bien les flux de travail d’analyse et de documentation en aval avec un niveau de précision sans précédent.

Workflows de modélisation de systèmes dans BIM avec HVAC

Les flux de travail de modélisation des systèmes commencent par les exigences en matière de conditionnement de l’espace, en passant par la sélection des équipements, l’intégration des commandes et l’acheminement des systèmes de distribution. Le processus commence toujours par une analyse de la charge thermique afin de déterminer les besoins en chauffage et en refroidissement de chaque espace. Vient ensuite le processus de dimensionnement de l’équipement, basé sur les besoins en capacité et les objectifs d’efficacité.

Une fois les étapes précédentes achevées, les systèmes de distribution peuvent concevoir et acheminer les gaines, les tuyauteries et les connexions électriques en tenant compte de toutes les contraintes architecturales et des exigences en matière d’accessibilité. Cette approche séquentielle permet à chaque décision de conception de s’appuyer logiquement sur le travail précédent, tout en maintenant les objectifs de performance du système.

Relations paramétriques entre les composants BIM

Les relations paramétriques entre les composants BIM constituent la base des environnements de conception intelligents, les modifications se propageant facilement à travers les systèmes connectés. Un processus de liaison dynamique permet d’éviter les incohérences, fréquentes dans les flux de travail de conception traditionnels où les mises à jour manuelles sur plusieurs dessins provoquent inévitablement des erreurs ou des problèmes. La modélisation paramétrique est également idéale pour les itérations de conception rapides lorsqu’il s’agit de modifier un bâtiment, en maintenant l’intégrité du système et en accélérant en même temps les processus de reconception.

Coordination BIM avec d’autres disciplines

La coordination avec les autres disciplines devient systématique grâce aux cycles de détection des collisions et à la fédération régulière des modèles. Les systèmes CVC doivent être intégrés aux caractéristiques architecturales, à la charpente, aux systèmes électriques et même aux réseaux de plomberie sans qu’il n’y ait de conflit. La coordination BIM est extrêmement utile pour ces efforts grâce à sa capacité à identifier les différents problèmes de collision pendant les phases de conception. Elle permet de réduire considérablement les coûts de résolution par rapport à une modification ultérieure de la conception du projet au cours de la phase de construction sur site.

Étape 3 : Gestion de la collaboration et de la résolution des conflits

Une gestion efficace de la collaboration nécessite un processus de révision structuré capable de rassembler toutes les parties prenantes du projet autour d’informations partagées sur le modèle. Des réunions de coordination régulières doivent se concentrer sur la résolution des conflits identifiés tout en examinant les processus de conception et en validant les capacités d’intégration des systèmes avant de passer aux phases suivantes du projet.

Les flux de travail pour la détection et la résolution des conflits établissent des approches organisées pour aider à identifier, prioriser et résoudre les conflits entre les éléments de construction. Les conflits sont classés en fonction de leur gravité, la responsabilité de la résolution est confiée à des professionnels spécifiques et les progrès sont suivis jusqu’à leur achèvement. La documentation des décisions prises en matière de résolution des conflits permet également de constituer des dossiers précieux sur le projet, à la fois comme leçons apprises et comme matériel de référence pour l’avenir, le cas échéant.

Les stratégies de communication et de documentation garantissent que les décisions de conception et les résultats de la coordination parviennent rapidement et efficacement à tous les membres concernés de l’équipe. Les notifications de changement, les mises à jour de l’état de la résolution et le suivi des révisions du modèle ne sont que quelques exemples de la manière dont les équipes distribuées restent synchronisées tout au long du processus de conception. Ces mesures constituent un excellent moyen de réduire les erreurs de communication et de coordination qui affectent les méthodes traditionnelles d’exécution des projets.

Meilleures pratiques pour optimiser la conception des systèmes CVC

La mise en œuvre réussie de la BIM dans la conception des systèmes de chauffage, de ventilation et de climatisation exige le respect de méthodologies éprouvées, qui améliorent la précision du modèle, l’efficacité de la conception et les résultats du projet. Ces pratiques ont changé et évolué au fil des années d’expérience dans l’industrie, aidant les équipes à éviter les pièges courants tout en tirant parti du plein potentiel de la BIM à des fins d’optimisation du CVC.

Quelles sont les meilleures pratiques pour créer des modèles efficaces pour le chauffage, la ventilation et la climatisation ?

L’organisation et la structure du modèle sont les fondements de la création de flux de travail de modélisation CVC efficaces. Des modèles correctement formulés restent faciles à naviguer et à maintenir tout au long du cycle de vie du projet grâce à des conventions de dénomination cohérentes, des hiérarchies de systèmes logiques et des relations claires entre les composants. Il est fortement recommandé d’organiser les systèmes CVC en utilisant des paramètres tels que la fonction, la zone ou le niveau du bâtiment. Une séparation claire entre les différents environnements CVC permet de réduire la complexité de la modélisation tout en facilitant la coordination.

Le développement de composants riches en données ne se limite pas à la représentation géométrique :

• Spécifications de performance
• Exigences en matière d’installation
• Paramètres opérationnels

Chaque composant d’un système CVC doit contenir des informations intégrées pour soutenir les activités d’analyse, de documentation et de gestion des installations. Ces informations facilitent non seulement les calculs de performance simplifiés, mais aussi la génération automatique de programmes et la planification pratique de la maintenance.

Les flux de travail de modélisation normalisés sont nécessaires à leur manière en raison de leur capacité à créer une cohérence entre les équipes de projet, ce qui réduit également les courbes d’apprentissage pour les nouveaux membres de l’équipe. Tous les concepteurs peuvent suivre des approches et des normes de qualité similaires grâce à des modèles, des bibliothèques de familles et des procédures de modélisation établis. Ces flux de travail sont responsables des méthodes de connexion, de l’emplacement des composants et des niveaux de détail pour les différentes phases du projet.

Comment pouvez-vous garantir la précision et réduire les erreurs dans la conception des systèmes de chauffage, de ventilation et de climatisation ?

Les processus de validation des modèles et de contrôle de la qualité sont extrêmement utiles lorsqu’il s’agit de détecter des erreurs dans la conception des systèmes de chauffage, de ventilation et de climatisation avant que la livraison du projet n’en soit affectée de manière significative. Des audits réguliers analysent les modèles pour détecter les composants manquants, les spécifications incorrectes et les divers problèmes de coordination qui ne manqueront pas de poser des problèmes lors des phases ultérieures de réalisation du projet.

Les flux de travail de coordination et la détection des collisions identifient et résolvent les conflits entre les systèmes CVC et les autres composants du bâtiment. Des cycles systématiques de résolution des interférences entre les composants permettent de détecter les interférences physiques, les violations de l’espace libre et les problèmes d’accès que les méthodes de conception traditionnelles ont tendance à ignorer pour une raison ou pour une autre. Les équipes doivent organiser des réunions de coordination régulières, dont l’objectif principal est la résolution des conflits identifiés, ainsi que la validation des solutions qui ont déjà été proposées.

La gestion des changements et le contrôle des versions permettent de préserver l’intégrité de la conception lors des modifications apportées au projet. Des procédures claires d’intégration de tous les changements comprennent la mise à jour des systèmes concernés et la modification des communications afin d’éviter les erreurs dues à l’utilisation d’informations obsolètes sur le projet. La documentation des décisions de conception crée également des pistes d’audit claires, qui sont très utiles pour le dépannage et les modifications futures.

Comment la modélisation BIM peut-elle améliorer les workflows d’analyse énergétique des systèmes de chauffage, de ventilation et de climatisation ?

La modélisation énergétique intégrée utilise les données BIM pour rationaliser les processus d’optimisation des systèmes et les workflows d’analyse thermique. La géométrie du bâtiment, les définitions des espaces et les paramètres des systèmes CVC sont transférés directement des modèles BIM aux outils de simulation énergétique (eQuest, EnergyPlus, IES VE), ce qui réduit considérablement le temps de préparation et le nombre d’erreurs de saisie. Cela permet même d’effectuer des analyses énergétiques plus fréquentes tout au long des processus de développement de la conception, en soutenant l’optimisation itérative.

L’optimisation paramétrique des systèmes s’appuie sur les capacités de calcul de la BIM pour évaluer efficacement plusieurs alternatives de conception. Les équipes ont la possibilité d’analyser différentes stratégies de contrôle, configurations d’équipement et approches de la distribution en modifiant simplement les paramètres du modèle du projet au lieu de recréer des systèmes entiers à partir de zéro. Il est ainsi beaucoup plus facile d’identifier les solutions les plus efficaces sur le plan énergétique, avec un bon équilibre entre les performances et les coûts.

Le suivi et la vérification des performances est un excellent moyen de relier l’intention de la conception aux résultats opérationnels en utilisant des systèmes intégrés de modélisation et de contrôle. Les modèles BIM peuvent intégrer des données de capteurs, des modèles de consommation d’énergie et des dossiers de maintenance afin de soutenir les activités d’optimisation et de mise en service en cours. Cela permet de créer une boucle de rétroaction, d’affiner les hypothèses de conception et d’améliorer en même temps les performances futures du projet.

Quels sont les projets notables qui ont tiré parti de la BIM pour l’optimisation du chauffage, de la ventilation et de la climatisation ?

Il existe de nombreux exemples différents qui pourraient être utilisés dans cette section, mais nous allons nous concentrer sur trois exemples spécifiques :

• The Edge à Amsterdam
• Le nouvel hôpital de Stanford
• L’hôpital universitaire d’Aarhus au Danemark

The Edge à Amsterdam

Les développements commerciaux à grande échelle démontrent la valeur de la BIM dans les scénarios complexes de coordination des systèmes de chauffage, de ventilation et de climatisation. The Edge à Amsterdam est un espace de bureaux qui a utilisé des workflows BIM avancés afin d’intégrer des systèmes de contrôle climatique innovants avec des technologies de bâtiment intelligent pour atteindre une performance énergétique exceptionnelle sans compromettre le confort. Le succès du projet découle de l’adoption précoce des méthodologies BIM, permettant une intégration et une optimisation complètes des systèmes avec plus de 30 000 capteurs de l’Internet des objets (IoT) pour surveiller et ajuster en permanence les performances HVAC afin d’atteindre une efficacité maximale.

Nouvel hôpital de Stanford

Les projets d’établissements de santé sont une autre façon de montrer comment le BIM aide à gérer des systèmes environnementaux complexes. Le nouvel hôpital de Stanford a utilisé la coordination BIM comme moyen d’intégrer des systèmes CVC spécialisés, notamment des systèmes d’échappement de laboratoire, des chambres d’isolement, la ventilation du bloc opératoire, etc. Cette approche de modélisation est très efficace, car elle permet d’éviter les conflits coûteux entre les systèmes de sécurité des personnes et de contrôler avec précision la qualité de l’air intérieur dans l’ensemble de l’établissement, qui compte 600 lits.

Hôpital universitaire d’Aarhus au Danemark

Les projets de coordination d’infrastructures permettent de mettre en évidence les avantages des plates-formes BIM dédiées à l’intégration de systèmes complexes. NIRAS a utilisé Revizto pour divers projets, notamment l’hôpital universitaire d’Aarhus au Danemark, où les capacités de coordination 2D/3D de la plateforme ont considérablement amélioré la collaboration entre les architectes, les ingénieurs et les entrepreneurs sur les systèmes critiques de chauffage, de ventilation et de climatisation. L’approche intégrée de la solution a complètement éliminé la perte d’informations lors de la coordination de la conception, tout en permettant un suivi en temps réel des problèmes dans tous les systèmes du bâtiment. L’utilisation de Revizto ici est une excellente démonstration de la façon dont les outils de collaboration spécialisés aident les workflows BIM traditionnels pour les établissements de santé complexes.

L’avenir de la BIM pour les systèmes de chauffage, de ventilation et de climatisation : technologies, tendances et préparation professionnelle

Les experts de l’industrie et les spécialistes du BIM s’attendent à des changements substantiels à l’avenir pour les workflows de conception HVAC, car de plus en plus de technologies émergentes remodèlent l’intégration traditionnelle des systèmes de construction. Les principaux professionnels prévoient que les prochaines années apporteront des avancées transformatrices dans les capacités de jumeau numérique, l’automatisation de la conception alimentée par l’IA et l’évolution des plateformes collaboratives, qui toutes modifieront fondamentalement la façon dont les systèmes CVC sont conçus, modélisés et optimisés.

Quelles sont les technologies de jumeaux numériques qui transforment la gestion des systèmes CVC ?

L’intégration des jumeaux numériques est de loin l’avancée la plus significative dans les workflows BIM pour le chauffage, la ventilation et la climatisation. Ces répliques virtuelles de systèmes CVC physiques permettent une surveillance en temps réel, une maintenance prédictive et une optimisation des performances en connectant des données opérationnelles en direct avec des modèles BIM. Les jumeaux numériques sont de plus en plus adoptés dans les grands projets commerciaux, et la tendance actuelle ne montre aucun signe d’arrêt dans un avenir proche.

Le contrôle des performances en temps réel est le principal résultat de l’intégration des jumeaux numériques, permettant aux gestionnaires d’installations de comparer les paramètres de conception des systèmes CVC avec leurs performances réelles sur site en utilisant des flux de données continus provenant de compteurs d’énergie, de capteurs et de systèmes de contrôle. Les premières mises en œuvre de jumeaux numériques sont déjà efficaces pour trouver une variété de possibilités d’économie d’énergie que les méthodes traditionnelles de mise en service manquent souvent. Cela transforme les modèles BIM d’outils de conception statiques en actifs opérationnels beaucoup plus dynamiques, capables d’évoluer avec les performances du bâtiment.

Les capacités de maintenance prédictive utilisent des algorithmes d’apprentissage automatique pour analyser les informations CVC historiques et en temps réel afin de prévoir les défaillances des équipements et d’optimiser les calendriers de maintenance. Les principaux exploitants de bâtiments ont déjà constaté une réduction significative des pannes d’équipement inattendues, prolongeant la durée de vie de l’équipement grâce à l’optimisation des calendriers de maintenance. Les plateformes BIM intègrent de plus en plus ces capacités d’analyse prédictive pour faciliter la gestion du cycle de vie des installations.

Comment les outils de conception alimentés par l’IA vont-ils modifier les flux de travail de modélisation des systèmes de chauffage, de ventilation et de climatisation ?

Le dimensionnement et l’optimisation automatisés des systèmes sont les applications les plus immédiates de l’intelligence artificielle pour les workflows BIM avec le chauffage, la ventilation et la climatisation. L’industrie s’attend à ce que les outils d’IA automatisent les calculs de conception de routine, la sélection des équipements et l’optimisation des systèmes au cours des prochaines années. Ces capacités permettront aux concepteurs d’évaluer rapidement des centaines d’alternatives de conception et de trouver des solutions optimales qui équilibrent les performances, les coûts et l’efficacité énergétique.

La détection et la résolution intelligentes des collisions iront au-delà de la simple identification des conflits géométriques et permettront de suggérer des modifications de conception qui résoudront automatiquement les problèmes de coordination. Il est prévu que les outils de coordination alimentés par l’IA soient capables d’analyser les priorités du système, les contraintes spatiales et les exigences d’installation afin de proposer des solutions d’acheminement optimales avec un minimum de conflits. Cette avancée à elle seule permettra de réduire considérablement la durée des réunions de coordination et le nombre de cycles d’itération de la conception.

Les capacités de conception générative permettront aux systèmes d’intelligence artificielle de créer de multiples alternatives pour la conception des systèmes de chauffage, de ventilation et de climatisation en fonction de contraintes spatiales spécifiques, de critères de performance et d’objectifs de coût. Ces changements ne manqueront pas de révolutionner les premières phases de conception, en générant des schémas de systèmes que les concepteurs humains affineront et optimiseront ensuite. Les premières mises en œuvre de la conception assistée par l’IA ont déjà démontré des améliorations notables de la vitesse de conception tout en atteignant des performances énergétiques supérieures à celles des méthodes de conception traditionnelles.

Quelles sont les compétences et les certifications dont auront besoin les professionnels de la BIM dans le domaine du chauffage, de la ventilation et de la climatisation ?

La maîtrise de la plateforme BIM avancée ira bien au-delà de la modélisation de base et inclura également la gestion des données, les scripts d’automatisation et l’intégration avec divers outils d’analyse. Il est recommandé que plusieurs professionnels dans différents domaines développent une expertise avec plusieurs plateformes BIM, ainsi que l’intégration des interfaces de programmation d’applications (API) et la gestion des bases de données, afin de rester compétitifs dans des workflows en constante évolution. Les programmes modernes de développement professionnel mettent déjà l’accent sur ces compétences techniques plutôt que sur les connaissances traditionnelles en génie climatique.

Les compétences en matière d’analyse de données et de visualisation deviendront essentielles à mesure que les workflows BIM Workflow CVC intègrent l’analyse prédictive et les données de performance des bâtiments en temps réel. Les principaux professionnels prévoient que les futurs concepteurs de systèmes de chauffage, de ventilation et de climatisation devront être capables d’interpréter des ensembles de données complexes, de créer des visualisations significatives et de traduire les mesures de performance en décisions de conception. Les programmes d’enseignement commencent déjà à intégrer les principes fondamentaux de la science des données dans le cursus traditionnel d’ingénierie mécanique.

L’expertise en matière de technologie de collaboration sera cruciale, car les équipes de projet sont de plus en plus distribuées et dépendent de plus en plus des méthodes numériques. Les experts de l’industrie devraient acquérir des compétences en matière de plateformes de coordination basées sur le cloud, d’outils d’examen de la conception en réalité virtuelle et de systèmes mobiles de documentation sur le terrain. La capacité à faciliter une collaboration à distance efficace tout en gérant les workflows de projets numériques distinguera les professionnels BIM CVC réussis dans l’industrie de la construction en constante évolution.

Principaux enseignements

• Le BIM transforme la conception HVAC en remplaçant les workflows 2D fragmentés par une coordination 3D intégrée afin d’éviter les conflits coûteux sur le terrain et de réduire les délais du projet.
• Les outils de détection des conflits et de collaboration, tels que les plateformes dédiées, permettent une coordination en temps réel entre les architectes, les ingénieurs et les entrepreneurs afin d’éliminer les lacunes traditionnelles en matière de communication.
• La mise en œuvre étape par étape nécessite une configuration minutieuse du flux de travail, ainsi que des processus de modélisation systématiques et une gestion structurée de la collaboration.
• Les meilleures pratiques se concentrent sur la modélisation riche en données, les processus de contrôle de la qualité et l’intégration de l’analyse énergétique pour obtenir de meilleurs résultats en termes de précision de la conception et de performance du système.
• Les technologies futures telles que les jumeaux numériques, les outils de conception alimentés par l’IA et l’analyse prédictive vont révolutionner les flux de travail CVC au cours des prochaines années.
• Le développement professionnel dans les plateformes BIM avancées, l’analyse des données et les technologies collaboratives vont être essentiels pour les spécialistes du CVC afin de rester compétitifs dans des workflows professionnels en constante évolution.

Questions fréquemment posées

Pourquoi les professionnels du génie climatique devraient-ils adopter les pratiques BIM ?

Le BIM élimine les conflits de coordination qui pèsent sur les workflows CAO traditionnels, réduisant ainsi le nombre de modifications coûteuses sur le terrain et les retards dans les projets. L’approche intégrée améliore l’analyse énergétique, l’optimisation des équipements et la collaboration entre tous les acteurs du projet tout au long du processus de conception.

La BIM n’est-elle utile que pour les grands projets de chauffage, de ventilation et de climatisation ?

La BIM est utile pour les projets de toute taille, car elle améliore la précision de la conception et l’efficacité de la coordination. Même les petits projets commerciaux bénéficient de la détection des collisions, d’une meilleure documentation et d’une coordination simplifiée des entrepreneurs grâce aux workflows BIM.

Comment la BIM permet-elle de détecter les problèmes de chauffage, de ventilation et de climatisation ?

Les plateformes BIM ont la capacité d’identifier automatiquement les conflits entre les composants CVC et les autres systèmes de construction pendant la phase de conception, avant le début de la construction. Les outils avancés de détection des conflits sont capables de signaler les interférences physiques, les violations de l’espace libre et les problèmes d’accès que les dessins 2D traditionnels ne sont pas en mesure de révéler.

À quelles normes ou certifications les modèles BIM CVC doivent-ils se conformer ?

Les modèles BIM CVC doivent respecter les normes industrielles telles que IFC (Industry Foundation Classes) pour assurer la cohérence de l’échange de données et des plans d’exécution BIM spécifiques au projet. Les certifications professionnelles dans les principales plates-formes BIM telles que Revit ou Navisworks contribuent à garantir la qualité et la reconnaissance de l’industrie, ainsi que les références spécialisées en matière de modélisation HVAC.
