BIM para ingeniería estructural: guía completa sobre BIM estructural

¿Qué es el BIM estructural y por qué es importante en la ingeniería estructural?

El sector de la construcción ha experimentado un fuerte cambio de paradigma, pasando de los métodos de diseño tradicionales a los flujos de trabajo digitales inteligentes. El modelado de información de construcción ha revolucionado la ingeniería estructural, transformando los planos estáticos y los cálculos inconexos en modelos 3D multifacéticos y ricos en datos. Esta transición tiene el potencial de ofrecer un retorno de la inversión cuantificable gracias a la reducción de errores, la aceleración de los ciclos de diseño y la mejora de la coordinación, ventajas que pueden aplicarse fácilmente desde pequeños proyectos residenciales hasta complejos desarrollos de infraestructura.

Comprender el BIM para la ingeniería estructural

El BIM estructural crea modelos inteligentes y ricos en datos en los que cada elemento del proyecto incluye información integrada sobre las propiedades y el comportamiento en el mundo real. A diferencia de los dibujos CAD, que solo muestran geometría simple, los modelos BIM integran las especificaciones estructurales directamente en la representación 3D, como las capacidades de conexión, los grados de acero, los parámetros de resistencia del hormigón, etc.

Este enfoque centralizado transforma los flujos de trabajo de ingeniería con la ayuda de la coordinación automatizada. Cuando los ingenieros modifican el tamaño de una viga, el sistema puede actualizar automáticamente todos los cálculos relacionados, las cantidades de material y los elementos conectados. Esto elimina la necesidad de realizar actualizaciones manuales tradicionales en múltiples documentos y garantiza la coherencia del diseño a lo largo del ciclo de vida del proyecto.

El papel del BIM estructural en el diseño y la construcción

El BIM estructural sirve como columna vertebral de la coordinación entre las distintas disciplinas de la construcción, con el objetivo de evitar los costosos conflictos que pueden surgir cuando los oficios descubren interferencias espaciales durante la construcción que habían pasado desapercibidas anteriormente. La metodología también se extiende más allá de la fase de diseño y llega a la planificación de la construcción, donde los contratistas utilizan modelos BIM para llevar a cabo actividades de secuenciación, coordinar entregas y planificar el funcionamiento de los equipos.

El modelo puede servir de guía para los cálculos iniciales del diseño y también puede utilizarse posteriormente para informar a los equipos de construcción sobre los procedimientos de instalación y los detalles de conexión. Esta versatilidad puede describirse como continuidad del ciclo de vida: apoyo a la gestión de las instalaciones durante toda la vida útil del edificio, con datos precisos sobre la capacidad estructural para futuras tareas de mantenimiento y decisiones de renovación sin necesidad de costosas investigaciones sobre el terreno.

Las implementaciones modernas también deben ajustarse a normas internacionales como la ISO 19650 y otras, con el fin de garantizar la coherencia del proceso de intercambio de datos en todos los proyectos globales, así como el establecimiento de protocolos claros de gestión de la información destinados a reducir los diversos riesgos del proyecto.

Componentes clave de los modelos BIM en ingeniería estructural

Los modelos BIM estructurales completos contienen capas de datos críticos que los distinguen de la simple geometría 3D:

• Detalles de conexión y carga que especifican las uniones de los elementos, las tensiones admisibles y los factores de seguridad.
• Propiedades geométricas y de los materiales que definen las formas, los tamaños, las características de resistencia y las especificaciones de rendimiento.
• Datos de construcción y cumplimiento que abarcan las secuencias de instalación, los soportes temporales y los requisitos normativos.

Estos componentes integrados crean un entorno de información unificado que sustituye a las bases de datos, hojas de cálculo y conjuntos de planos independientes. Esfuerzos de consolidación como este pueden aumentar las tasas de detección de problemas, mejorar la coherencia y permitir el análisis sofisticado de sistemas estructurales completos en lugar de componentes aislados, lo que respalda todo, desde la verificación rutinaria del diseño hasta evaluaciones complejas basadas en el rendimiento.

¿Cuáles son las ventajas de utilizar BIM en la ingeniería estructural?

La comprensión de las capacidades de BIM estructural conduce directamente al examen de sus ventajas tangibles en las prácticas de ingeniería. Estas ventajas van mucho más allá de simples mejoras en el dibujo, ya que transforman fundamentalmente los métodos de ejecución de los proyectos y ofrecen ventajas competitivas a las empresas con visión de futuro. La tecnología tiene el potencial de ofrecer mejoras cuantificables en la precisión, la eficiencia y la mitigación de riesgos que justifican la inversión en su implementación en proyectos de diversa envergadura.

Mejora de la colaboración entre los profesionales de la AEC

El BIM estructural transforma los procesos de diseño secuenciales tradicionales en flujos de trabajo colaborativos simultáneos, en los que arquitectos, ingenieros y contratistas trabajan en un entorno digital compartido. Los miembros del equipo tienen acceso al mismo modelo estructural desde diferentes ubicaciones, lo que permite una coordinación en tiempo real que elimina los retrasos inherentes a la ejecución lineal de los proyectos.

Los entornos compartidos tienen el poder de proporcionar una visibilidad completa del proyecto en todos los niveles del equipo. Las decisiones de diseño se vuelven transparentes, los contratistas comprenden los fundamentos de la ingeniería y los arquitectos ven cómo su visión se traduce en realidad estructural. Esta democratización del acceso a la información crea relaciones de trabajo más sólidas y reduce los conflictos derivados de la falta de comunicación.

Las plataformas BIM modernas también ofrecen soporte completo para medidas de mitigación de riesgos, como la mejora de la documentación y el seguimiento de las decisiones. Las claras pistas de auditoría de los cambios de diseño y las decisiones de coordinación ayudan a proteger a las empresas de problemas de responsabilidad, al tiempo que ofrecen pruebas de la diligencia debida en la práctica profesional.

Mejora del análisis estructural y del rendimiento

La integración del BIM eleva las capacidades de análisis mediante la utilización integral de los datos y entornos de simulación complejos. Los ingenieros pueden realizar análisis dinámicos que tienen en cuenta las complejas interacciones entre los sistemas estructurales, las condiciones ambientales y las cargas operativas con un nivel de precisión increíble, algo que los modelos de proyectos simplificados no pueden lograr.

La tecnología permite enfoques de diseño basados en el rendimiento, en los que los ingenieros evalúan múltiples alternativas en función de criterios específicos, en lugar de basarse únicamente en códigos prescriptivos. Esta capacidad analítica da lugar a estructuras más resistentes y a un uso optimizado de los materiales, al tiempo que favorece soluciones de diseño innovadoras.

La integración de análisis mejorados también admite métodos de modelado avanzados, como el comportamiento no lineal, los efectos de secuenciación de la construcción y las predicciones de rendimiento a largo plazo, que pueden servir de base tanto para decisiones de diseño inmediatas como para estrategias de planificación del ciclo de vida.

Prácticas de diseño sostenible con la tecnología BIM

Las consideraciones medioambientales se han convertido en un factor diferenciador extremadamente importante en la construcción moderna, y el BIM estructural proporciona potentes herramientas para la implementación del diseño sostenible. Su detallada información sobre los materiales puede utilizarse para realizar evaluaciones precisas del ciclo de vida y estrategias de optimización, minimizando el impacto medioambiental y manteniendo el rendimiento estructural general.

La sostenibilidad impulsada por el BIM va más allá de los beneficios inmediatos del proyecto y respalda los objetivos más amplios de reducción de carbono de la industria y los principios de la economía circular:

• El seguimiento del carbono incorporado permite tomar decisiones informadas sobre los sistemas estructurales y la selección de materiales.
• La planificación del fin de la vida útil facilita las estrategias futuras de desmantelamiento y recuperación de materiales.
• La cuantificación precisa de los materiales elimina los pedidos excesivos y reduce los residuos de construcción.
• La integración del rendimiento energético conecta las opciones estructurales con los resultados de eficiencia operativa.
• La optimización de la cadena de suministro favorece el abastecimiento local y la reducción del impacto del transporte.

Este enfoque integral puede posicionar a las empresas con experiencia en BIM como líderes en sostenibilidad, al tiempo que cumplen con las normativas medioambientales cada vez más estrictas y las expectativas de los clientes en cuanto a prácticas de diseño responsables.

Retos de la adopción del BIM en la ingeniería estructural

A pesar de las numerosas ventajas convincentes, la implementación del BIM estructural también conlleva una serie de obstáculos transitorios que las empresas de ingeniería deben sortear de manera estratégica. Estos retos pueden influir considerablemente en el éxito de la implementación, por lo que es necesario planificarla cuidadosamente. Comprender estas dificultades y prepararse para ellas es lo que diferencia las transformaciones BIM exitosas de las iniciativas abandonadas, y una gestión proactiva puede ayudar a su manera a reducir significativamente los riesgos de adopción.

Altos costes iniciales

Las barreras financieras van mucho más allá de la licencia del programa BIM e incluyen una inversión considerable en infraestructura. Los flujos de trabajo BIM modernos exigen sistemas informáticos de alto rendimiento, capacidades gráficas avanzadas y una infraestructura de red robusta, lo que puede suponer una carga significativa para los presupuestos, especialmente los de las pequeñas empresas.

La formación representa el mayor coste oculto de la implementación, que a menudo supera los gastos totales de hardware. Una implementación eficaz requiere programas de formación que abarquen el funcionamiento del programa, las metodologías de flujo de trabajo y los protocolos de colaboración. No es raro que las empresas experimenten una disminución temporal de la productividad durante los periodos de transición, lo que supone otro elemento de presión financiera general debido a la reducción de la eficiencia facturable.

La consultoría para la gestión del cambio y la reestructuración de los procesos añaden costes adicionales que muchas empresas tienden a subestimar durante la elaboración del presupuesto inicial, a pesar de que estas inversiones suelen ser absolutamente críticas para el éxito de la adopción a largo plazo.

Necesidad de profesionales cualificados

La mano de obra de la ingeniería estructural se enfrenta a una enorme brecha de habilidades entre los métodos tradicionales de práctica y los requisitos de los flujos de trabajo digitales modernos. Los ingenieros experimentados poseen profundos conocimientos técnicos, pero a menudo carecen de competencia en BIM, mientras que los recién graduados tienen un gran conocimiento de las herramientas de software, pero necesitan mucha orientación en la aplicación práctica y el juicio general de ingeniería.

Una coordinación BIM exitosa requiere profesionales que combinen conocimientos estructurales con habilidades tecnológicas, comunicación interdisciplinaria, capacidades de gestión de proyectos y más. Conjuntos de habilidades híbridas como estos son escasos en el mercado actual, lo que plantea retos tanto en la contratación como en la retención.

La resistencia de los clientes es otro reto, ya que los ingenieros a menudo deben desempeñar el papel de defensores de la adopción del BIM, al tiempo que gestionan las expectativas de los clientes en cuanto a plazos, resultados y repercusiones en los costes durante todo el periodo de transición.

Gestión e integración de datos complejos

Los modelos BIM contienen vastos conjuntos de datos interconectados que requieren sofisticados protocolos de gobernanza de la información. El control de versiones cobra más importancia que nunca cuando varios miembros del equipo tienen la capacidad de modificar modelos compartidos, lo que exige procedimientos disciplinados para evitar conflictos y garantizar la integridad total de la información empresarial.

La integración de los sistemas heredados plantea retos importantes, ya que las empresas deben mantener la compatibilidad total con los ecosistemas de programas existentes, así como con los requisitos de los clientes y los métodos de entrega de los proyectos. Este requisito de doble flujo de trabajo tiene un fuerte efecto en la complejidad general de la implementación, en lugar de simplificar las operaciones durante los periodos de transición.

Otros elementos destacables durante la transición que pueden aumentar la dificultad del proceso de adopción son los esfuerzos de estandarización para establecer convenciones de nomenclatura y procedimientos de modelado coherentes, las medidas de seguridad de la información para proteger la información confidencial sin obstaculizar la colaboración y los procesos de garantía de calidad que deben verificar la exactitud y la integridad de los modelos de proyecto a lo largo de las diferentes fases del proyecto.

Transición del sector

El ritmo variable de adopción del sector de la construcción crea sus propios retos de coordinación entre empresas con diferentes niveles de madurez BIM. Los ingenieros estructurales pueden realizar grandes inversiones en capacidades solo para descubrir que muchos socios del proyecto siguen dependiendo de métodos de entrega tradicionales, lo que limita significativamente el efecto positivo de la nueva tecnología.

No es raro que el lenguaje contractual estandarizado falle a la hora de abordar cuestiones específicas del BIM, como la propiedad de los modelos, la responsabilidad por la precisión o las responsabilidades de coordinación. Los marcos legales suelen ir por detrás de las capacidades tecnológicas, lo que crea incertidumbre sobre las obligaciones profesionales y la distribución de riesgos, lo que puede disuadir de su adopción.

Las expectativas en cuanto a los plazos suelen chocar con la realidad de la implementación, ya que los clientes y los equipos de proyecto esperan ganancias inmediatas en la productividad, mientras que las empresas tratan de superar las curvas de aprendizaje y los ajustes en los flujos de trabajo que pueden prolongarse durante varios ciclos del proyecto antes de obtener los beneficios prometidos.

¿Cómo mejora el BIM estructural el flujo de trabajo y la coordinación?

Más allá de los retos de implementación, la adopción exitosa del BIM transforma fundamentalmente los flujos de trabajo de la ingeniería estructural, en lugar de limitarse a digitalizar los procesos preexistentes. La tecnología tiene el potencial de remodelar la forma en que los ingenieros abordan la ejecución de los proyectos, la coordinación de los equipos y la gestión de la calidad. Estas mejoras en el flujo de trabajo proporcionan ventajas tangibles en términos de productividad y reducción de los riesgos del proyecto, lo que puede utilizarse para justificar los costes de inversión en diversos tipos de prácticas.

Integración del BIM en su flujo de trabajo de ingeniería estructural

La integración eficaz del BIM requiere una transformación sistemática de los flujos de trabajo que aborde los cambios en los procesos, las funciones de los equipos y los métodos de ejecución de los proyectos. En lugar de forzar la incorporación del BIM a los flujos de trabajo tradicionales, las empresas que tienen éxito intentan reestructurar sus enfoques para aprovechar las capacidades colaborativas y analíticas de la tecnología.

El proceso de integración suele seguir un enfoque por fases:

1. Los proyectos piloto iniciales establecen los procedimientos básicos de modelado.
2. Se establecen o amplían los flujos de trabajo de coordinación.
3. Se transforma de forma integral la ejecución de los proyectos.

La gestión del cambio cobra una importancia fundamental a medida que se desplazan las fronteras tradicionales entre las funciones: los ingenieros junior obtienen acceso a la información de diseño de los niveles superiores, mientras que los profesionales experimentados tienen que adaptarse a los nuevos métodos de visualización y coordinación.

Los métodos de ejecución de proyectos influyen mucho en el éxito de la integración de los flujos de trabajo. La ejecución integrada de proyectos y los contratos de diseño y construcción se alinean de forma natural con los flujos de trabajo BIM desde el principio, pero los enfoques tradicionales de diseño, licitación y construcción pueden requerir protocolos de coordinación adicionales. La participación temprana de los contratistas debería permitir aportar información sobre la constructibilidad durante las fases de diseño, maximizando las ventajas de coordinación del BIM.

Los procesos de control de calidad deben evolucionar para abordar la precisión de los modelos, la integridad de los datos y la verificación de la coordinación. El establecimiento de puntos de control de revisión de modelos en los hitos clave del proyecto garantiza la traducción de la intención del diseño, al tiempo que se mantienen los estándares de responsabilidad profesional. Estos procedimientos cobran aún más importancia cuando varios miembros del equipo trabajan y contribuyen al mismo modelo compartido.

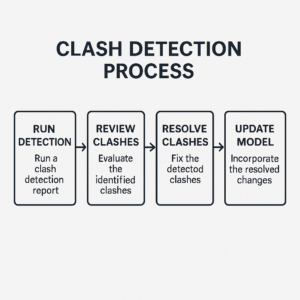

Mejora de la coordinación mediante la detección de colisiones

La detección proactiva de colisiones es la capacidad de flujo de trabajo más transformadora del BIM, ya que sustituye la resolución de conflictos mediante costosas correcciones sobre el terreno por una resolución de problemas mucho más eficiente en la fase de diseño. Los algoritmos automatizados identifican los conflictos espaciales, los problemas de acceso y los problemas de instalación antes de que puedan afectar a los presupuestos del proyecto o a los calendarios de construcción.

Los flujos de trabajo de coordinación regulares integran la detección de colisiones en los hitos estándar del proyecto. Las actualizaciones semanales de los modelos y las revisiones de colisiones sustituyen a las reuniones de coordinación tradicionales por sesiones centradas en la resolución de problemas con la ayuda de entornos 3D visuales. Los modelos federados combinan sistemas arquitectónicos, estructurales y MEP para proporcionar capacidades completas de identificación de conflictos en todas las disciplinas de la construcción.

La tecnología también puede ir más allá de los conflictos geométricos para evaluar el acceso para el mantenimiento, la secuenciación de la construcción e incluso las modificaciones futuras del edificio. Los ingenieros pueden verificar que hay espacio suficiente para la instalación de equipos, las operaciones de soldadura o las modificaciones estructurales a lo largo del ciclo de vida del edificio.

Los sistemas de seguimiento de incidencias integrados en las plataformas BIM no solo documentan las decisiones de coordinación, sino que también asignan la responsabilidad de la resolución y verifican que los problemas se resuelven. Este enfoque sistemático también crea registros de auditoría fáciles de encontrar que respaldan la protección de la responsabilidad profesional, al tiempo que garantizan una resolución integral de los conflictos.

Evolución de la ejecución de proyectos y la coordinación de equipos

Los flujos de trabajo BIM redefinen las relaciones profesionales y las secuencias de entrega de proyectos para todo el proceso de construcción. Las fases lineales tradicionales, como el diseño, la documentación, la licitación y la construcción, se convierten en secuencias colaborativas superpuestas en las que las partes interesadas tienen la oportunidad de contribuir a objetivos comunes.

El acceso en tiempo real a los modelos del proyecto permite la coordinación distribuida del equipo, en la que arquitectos, ingenieros y contratistas pueden trabajar juntos independientemente de su ubicación. De este modo, las decisiones del proyecto pueden recibir aportaciones inmediatas de diferentes disciplinas, lo que acelera los procesos de aprobación y mejora la calidad del diseño gracias a la integración de diversos conocimientos especializados. Otros cambios destacables en este ámbito son:

• La transformación de la comunicación mediante debates basados en modelos visuales
• La generación automatizada de planos de construcción como subproducto del desarrollo del diseño
• Mejoras en el control de calidad gracias a procedimientos de verificación integrados y protocolos de validación de modelos

La administración de la construcción se beneficia sustancialmente de la integración con los flujos de trabajo BIM. El personal de campo puede acceder a la información de los modelos desde sus dispositivos móviles, verificando la precisión de la instalación con respecto a la intención del diseño y comunicando los problemas a través de documentación visual. Los procesos de mantenimiento de modelos tal y como se construyen pueden capturar fácilmente los cambios en la construcción para futuras aplicaciones de gestión de instalaciones.

La transformación de los flujos de trabajo respalda en última instancia los procesos de mejora continua, en los que las lecciones aprendidas de los proyectos pueden servir de base para futuras normas de modelado, procedimientos de coordinación y medidas de control de calidad para implementaciones posteriores. Este perfeccionamiento iterativo ayuda a las empresas a maximizar sus ganancias de productividad con BIM, al tiempo que mantienen los niveles necesarios de calidad de diseño y normas profesionales.

Cómo optimizar los diseños estructurales con BIM

El entorno de datos completo de BIM es un tesoro de oportunidades sin precedentes para la optimización sistemática del diseño. En lugar de aceptar las soluciones de diseño iniciales, los ingenieros ahora pueden explorar alternativas de diseño de forma metódica, manteniendo un equilibrio entre la eficiencia de los materiales, el rendimiento estructural y los requisitos específicos de la construcción. El fuerte énfasis en los métodos analíticos transforma la toma de decisiones de diseño, pasando de juicios basados en la experiencia a procesos de optimización basados en pruebas.

Mejores prácticas para el modelado estructural con BIM

La optimización estructural eficaz comienza con enfoques de modelado disciplinados que mantienen un equilibrio entre los requisitos de detalle y la eficiencia computacional. Las decisiones estratégicas de modelado tienen un impacto significativo tanto en la precisión del análisis como en el potencial de optimización de todo el proceso de diseño.

Las técnicas de modelado paramétrico permiten una rápida iteración del diseño al vincular las propiedades geométricas con los parámetros de rendimiento. Por ejemplo, si un ingeniero ajusta la profundidad de las vigas para cumplir los requisitos de deflexión, las relaciones paramétricas pueden actualizar automáticamente no solo los detalles de las conexiones, sino también las elevaciones de los pisos y las cantidades de material. Esta conectividad sistemática ayuda a mantener la coherencia de todo el diseño, al tiempo que permite ciclos de optimización altamente eficientes.

Las estrategias de organización de modelos se convierten en un elemento fundamental para los flujos de trabajo de optimización. La denominación coherente de los elementos, los sistemas de agrupación lógica y las definiciones de parámetros estandarizadas pueden ayudar a los algoritmos de optimización a procesar los datos estructurales de forma más eficiente. Los modelos bien estructurados pueden soportar tanto la exploración manual del diseño sin necesidad de una reorganización exhaustiva como las rutinas de optimización automatizadas.

Los enfoques de modelado basados en el rendimiento se centran en capturar el comportamiento estructural, que es esencial para los objetivos de optimización, en lugar de concentrarse en detalles geométricos excesivos. Este modelado orientado a la eficiencia ayuda a que los algoritmos de optimización complejos se ejecuten en plazos razonables, al tiempo que se mantiene un alto nivel de precisión en el diseño.

Toma de decisiones informadas con datos BIM

Las plataformas BIM proporcionan conjuntos de datos completos que permiten una evaluación cuantitativa del diseño que va más allá de los métodos existentes basados en la experiencia. Los ingenieros pueden comparar sistemáticamente diferentes alternativas de diseño utilizando muchos criterios de rendimiento objetivos diferentes, así como las implicaciones en los costes y las métricas de consumo de materiales extraídas directamente de los datos del modelo.

Las capacidades de cálculo de cantidades y estimación de costes en tiempo real permiten integrar la ingeniería de valor en todos los procesos de desarrollo del diseño. Los ingenieros pueden evaluar el efecto de los cambios de diseño no solo en los costes de los materiales, sino también en la complejidad de la construcción y los requisitos de rendimiento a largo plazo. Esta capacidad permite formular recomendaciones de diseño basadas en pruebas y mantener conversaciones con los clientes con datos concretos en lugar de afirmaciones generales.

Las capacidades de evaluación comparativa del rendimiento también permiten a los ingenieros medir el éxito de la optimización en función de criterios específicos. Los índices de eficiencia estructural, los factores de utilización de los materiales y las métricas de coste-rendimiento se consideran medidas cuantificables de la calidad del diseño, que respaldan los esfuerzos de mejora continua y el desarrollo profesional.

La integración con programas de análisis especializados puede crear rutinas de optimización que tengan en cuenta el comportamiento estructural realista, incluyendo la respuesta dinámica, los efectos no lineales y las combinaciones de cargas complejas. Cuando se utiliza adecuadamente, este método puede producir soluciones prácticas capaces de mantener la integridad estructural y, al mismo tiempo, alcanzar diferentes objetivos de optimización.

Herramientas y algoritmos para la optimización estructural en BIM

Las plataformas BIM modernas integran sofisticados métodos computacionales que pueden identificar automáticamente configuraciones de diseño mejoradas dentro de las restricciones definidas por un ingeniero. La optimización algorítmica permite la exploración sistemática de espacios de diseño que el análisis humano nunca podría examinar de forma práctica sin ayuda.

Las herramientas de optimización integradas en BIM pueden operar en múltiples escalas y con múltiples objetivos, desde el dimensionamiento de componentes individuales hasta la configuración general de sistemas estructurales. Varias de estas categorías de optimización ayudan a los ingenieros a seleccionar los métodos adecuados para retos de diseño y requisitos de proyecto específicos:

• La optimización topológica determina los patrones óptimos de distribución de materiales para condiciones de carga complejas y restricciones geométricas.
• La optimización del tamaño identifica las dimensiones eficientes de los componentes, al tiempo que cumple los requisitos de resistencia, facilidad de mantenimiento y normativa.
• La optimización de la forma refina la geometría estructural con el fin de mejorar las características de rendimiento o reducir el consumo total de material.
• La optimización multiobjetivo intenta encontrar un equilibrio entre objetivos contrapuestos, como la reducción del peso, la optimización de los costes y el impacto medioambiental.
• La optimización de la configuración explora sistemas estructurales alternativos, tipos de conexión y disposiciones de las vías de carga.

Los servicios de optimización basados en la nube amplían las capacidades computacionales más allá de las limitaciones de las estaciones de trabajo individuales, lo que permite resolver problemas de optimización complejos dentro de los plazos habituales de los proyectos. Estos servicios pueden procesar múltiples escenarios de optimización al mismo tiempo, lo que proporciona a los ingenieros comparaciones exhaustivas de diseños alternativos.

Los algoritmos de diseño generativo representan, con diferencia, el enfoque de optimización más avanzado, con la capacidad de explorar miles de configuraciones de diseño sin alterar las restricciones de ingeniería existentes. Estos sistemas tienen el potencial de descubrir soluciones estructurales innovadoras que los enfoques de diseño convencionales nunca considerarían en un primer momento, lo que resulta especialmente valioso para geometrías potencialmente complejas o condiciones de carga inusuales.

Los flujos de trabajo de validación del rendimiento integran los resultados de los esfuerzos de optimización con la verificación del análisis estructural, lo que garantiza que los diseños optimizados cumplan todos los requisitos de seguridad y funcionalidad. Un enfoque sistemático de la validación del rendimiento ofrece confianza en el resultado de la optimización, al tiempo que mantiene los estándares de responsabilidad profesional actuales.

Usos reales del BIM en proyectos estructurales

Las aplicaciones prácticas del BIM estructural demuestran el impacto transformador de la tecnología en muchos retos de los proyectos. Muestran exactamente cómo el BIM puede abordar problemas específicos de ingeniería estructural que los métodos existentes tienen dificultades para resolver de forma eficaz. Comprender estas aplicaciones puede ayudar a los ingenieros a identificar diversas oportunidades para la adopción del BIM en sus áreas de práctica, al tiempo que muestran mejoras cuantificables en los proyectos.

Las estructuras geométricas complejas representan una de las ventajas más interesantes del BIM, donde las formas irregulares y las relaciones espaciales intrincadas exigen un alto nivel de precisión en la coordinación. Proyectos como el Museo Guggenheim de Bilbao demuestran cómo el BIM permite crear sistemas estructurales que respaldan la visión arquitectónica y mantienen la constructibilidad, logros que habrían sido casi imposibles con los métodos tradicionales. Las superficies fluidas de titanio requerían una coordinación estructural de gran precisión, que se facilitó gracias al BIM mediante flujos de trabajo integrados de diseño y análisis.

Los proyectos de conservación y renovación histórica se benefician enormemente de la capacidad del BIM para gestionar condiciones ocultas y documentación incompleta. El escaneo láser combinado con el modelado BIM puede crear representaciones digitales precisas de las estructuras existentes, lo que permite a los ingenieros diseñar cambios respetando el significado histórico y cumpliendo todos los requisitos de rendimiento necesarios. La renovación de la estación Victoria de Londres en Brighton es un buen ejemplo de cómo el BIM puede facilitar complejas mejoras estructurales dentro de las limitaciones de la conservación.

Las aplicaciones de rehabilitación sísmica ponen de relieve las capacidades de integración analítica del BIM para el diseño basado en el rendimiento. Los ingenieros pueden utilizar modelos BIM detallados para evaluar la capacidad de los edificios existentes, identificar los elementos vulnerables y diseñar medidas de refuerzo específicas cuando sea necesario. Los programas de rehabilitación sísmica de California demuestran la evaluación sistemática de los edificios y las estrategias de optimización que maximizan las mejoras estructurales al tiempo que controlan los costes.

La construcción prefabricada y modular es un campo de aplicación del BIM en rápida expansión, en el que los modelos digitales pueden impulsar los procesos de fabricación. Los fabricantes de acero y de prefabricados pueden extraer especificaciones precisas directamente de los modelos estructurales con el fin de programar equipos automatizados, eliminando las fases tradicionales de los planos de taller. Este flujo de trabajo digital a la fabricación logra precisión dimensional, reduce los errores de fabricación y optimiza los plazos de entrega al mismo tiempo.

Los proyectos de infraestructura y puentes aprovechan el BIM para gestionar múltiples sistemas estructurales (cimentaciones, subestructuras y superestructuras) y, al mismo tiempo, dar cabida a los servicios públicos, el drenaje y la secuenciación de la construcción. Los proyectos de puentes atirantados y colgantes son los que más se benefician de la capacidad del BIM para coordinar geometrías complejas y procesos de construcción que los métodos existentes no podían procesar con el mismo nivel de eficiencia.

Las aplicaciones emergentes en la construcción con madera maciza, las estructuras impresas en 3D y los proyectos de reutilización adaptativa demuestran las capacidades cada vez mayores del BIM. Estas aplicaciones ponen de manifiesto la flexibilidad de la tecnología para abordar nuevos métodos y materiales de construcción, al tiempo que se mantienen los requisitos de rendimiento estructural.

Los resultados cuantificables de estas aplicaciones incluyen reducciones sustanciales en el tiempo de coordinación del diseño y en el número de conflictos de construcción, junto con mejoras masivas en la precisión de los procesos de fabricación. Estas ventajas cuantificables demuestran el valor práctico del BIM en diversos retos de la ingeniería estructural.

Otras aplicaciones especializadas siguen ampliando la influencia del BIM en la práctica de la ingeniería estructural. Estas aplicaciones demuestran la flexibilidad de la tecnología a la hora de abordar retos específicos de proyectos y requisitos de rendimiento:

• La construcción de rascacielos requiere diseños complejos, sistemas de estabilizadores y la integración de muros cortina con estructuras portantes.
• Las instalaciones deportivas y de entretenimiento exigen estructuras de gran envergadura, análisis de cargas dinámicas y coordinación de equipos especializados.
• Las instalaciones industriales y de procesamiento implican cargas pesadas, requisitos de control de vibraciones y la integración de tuberías complejas.
• La construcción sanitaria requiere sistemas estructurales de precisión, consideraciones de control de infecciones y una coordinación avanzada de MEP.
• Los centros de datos necesitan sistemas estructurales especializados, la coordinación del soporte de los equipos y capacidad de expansión futura.
• A veces se requieren estructuras temporales para ayudar en los procesos de construcción, en instalaciones para eventos y en aplicaciones de respuesta a emergencias.

Estas aplicaciones especializadas suelen combinar varias capacidades BIM a la vez para satisfacer los requisitos únicos de cada proyecto, lo que demuestra el amplio potencial de esta tecnología para resolver problemas.

¿Qué programa BIM es el mejor para los ingenieros estructurales?

El panorama de los programas de ingeniería estructural cuenta con un gran número de plataformas BIM diferentes entre las que elegir, y cada una de ellas tiene capacidades, flujos de trabajo y enfoques de integración distintos. La selección del programa adecuado tiene un impacto significativo en el éxito de la implementación, el aumento de la productividad y los resultados a largo plazo del proyecto. Los ingenieros deben evaluar sus opciones en función de los tipos de proyectos específicos, el tamaño de los equipos, los requisitos de colaboración y también la infraestructura tecnológica existente.

Las mejores herramientas de software BIM para el modelado estructural

Autodesk Revit for Structural Engineering domina el mercado norteamericano gracias a su completa integración con las disciplinas de arquitectura y MEP. El programa destaca en proyectos de construcción en los que la coordinación multidisciplinar tiene prioridad sobre el análisis estructural avanzado. El entorno de modelado paramétrico de Revit permite una rápida iteración del diseño, al tiempo que mantiene las relaciones entre los elementos estructurales y los sistemas del edificio. Su enorme biblioteca de componentes estructurales y detalles de conexión estandarizados contribuye a acelerar los procesos de modelado de muchos proyectos de construcción típicos.

Las capacidades analíticas de la plataforma se centran principalmente en el análisis de cargas gravitatorias y la distribución básica de fuerzas laterales. Los ingenieros que necesitan análisis estructurales complejos suelen complementar Revit con programas especializados, como ETABS, SAP2000 o STAAD.Pro. Este flujo de trabajo implica exportar la geometría estructural desde Revit, realizar análisis detallados en programas especializados y, a continuación, importar los resultados para dimensionar los elementos y generar la documentación.

Tekla Structures adopta el enfoque contrario, dando prioridad al detalle estructural y la fabricación frente a la integración arquitectónica. El programa crea modelos estructurales muy detallados que contienen información precisa sobre las conexiones, los detalles de fabricación y las especificaciones de los materiales. La mayor fortaleza de Tekla es su manejo de proyectos complejos de acero y hormigón prefabricado, donde la precisión de la fabricación y la coordinación de la construcción son fundamentales.

El entorno de modelado de Tekla requiere más conocimientos técnicos que el de Revit, pero a cambio ofrece un control superior sobre los detalles estructurales. El programa tiene la capacidad de generar planos de fabricación completos, listas de materiales e instrucciones para máquinas CNC directamente desde el modelo estructural. Esto hace que Tekla sea especialmente valioso para proyectos de diseño y construcción y para empresas con socios de fabricación.

Bentley MicroStation también adopta un enfoque único de las funciones BIM, ya que ofrece potentes capacidades para proyectos de infraestructura y edificios complejos. Puede trabajar con facilidad en proyectos a gran escala y ofrece una sólida integración con los flujos de trabajo de ingeniería civil. La integración del análisis de Bentley a través de los productos STAAD y RAM crea un entorno de diseño estructural completo especialmente adecuado para aplicaciones de infraestructura y proyectos internacionales.

Comparación de opciones de programas BIM para el diseño estructural

La selección de programas en el ámbito B2B es un proceso complejo que requiere un delicado equilibrio entre múltiples factores que pueden variar significativamente. Las capacidades de integración suelen determinar la elección del programa más que las características individuales, ya que los ingenieros estructurales rara vez trabajan de forma aislada.

La escala del proyecto influye considerablemente en la idoneidad del programa. Los proyectos de construcción de tamaño pequeño a mediano suelen beneficiarse de los flujos de trabajo optimizados y la integración arquitectónica de Revit, mientras que los proyectos de infraestructura más importantes pueden requerir el sólido manejo de geometrías complejas y los amplios requisitos de coordinación de Bentley. Tekla también tiene su propio nicho en este caso, ya que destaca en proyectos en los que la precisión de la fabricación es más importante que la velocidad de diseño.

Los requisitos de colaboración también influyen en la elección de los programas. Los proyectos en los que participan varias empresas de diseño suelen decantarse por plataformas ampliamente adoptadas, como Revit, para garantizar un alto grado de compatibilidad. Por otro lado, los proyectos internacionales pueden requerir programas que admitan diversas normas y flujos de trabajo regionales, además de las cuestiones habituales de interoperabilidad. La influencia de las capacidades de colaboración basadas en la nube en la selección de programas también está creciendo a medida que los equipos se distribuyen cada vez más y el sector evoluciona hacia un enfoque más digital.

Las consideraciones sobre la curva de aprendizaje afectan al éxito de la implementación a su manera. La interfaz de Revit tiene muchas similitudes con programas de arquitectura conocidos, lo que puede simplificar en cierta medida la adopción por parte de los ingenieros que pasan de entornos CAD 2D. Tekla requiere una formación más especializada, pero ofrece un control superior sobre los procesos de modelado para los usuarios experimentados, y Bentley suele ser el que más formación requiere, pero también es el que ofrece una gama más amplia de capacidades de ingeniería.

Las estructuras de costes varían considerablemente entre las distintas plataformas, lo que afecta tanto a la adopción inicial como a los esfuerzos de presupuestación a largo plazo. Las licencias basadas en suscripción ofrecen costes predecibles, pero pueden suponer un aumento del coste total de propiedad. Las opciones de licencias perpetuas proporcionan un mejor control de los costes de los programas, pero suelen estar limitadas en lo que respecta a las actualizaciones y las nuevas funciones (además de que, con el paso del tiempo, cada vez más soluciones están eliminando sus opciones de licencias perpetuas). Los servicios basados en la nube también son una opción viable, ya que se centran principalmente en precios basados en el uso, lo que puede ser la mejor opción para empresas con cargas de trabajo muy variables.

Las plataformas de coordinación y colaboración, como Revizto, desempeñan un papel esencial en este ecosistema BIM, ya que facilitan la colaboración multidisciplinar y la comunicación en los proyectos cuando las soluciones especializadas carecen de estas capacidades de serie. Aunque no se trata principalmente de un programa de modelado, Revizto tiene la capacidad de permitir la colaboración en tiempo real en modelos BIM federados, lo que permite a los ingenieros estructurales coordinarse con arquitectos y contratistas a través de un entorno virtual compartido. Estas plataformas ayudan a salvar la brecha entre los diferentes conjuntos de herramientas de creación BIM, al tiempo que ofrecen espacios centralizados para el seguimiento de incidencias, la revisión de diseños y la coordinación de la construcción. La creciente importancia de herramientas como Revizto refleja el reconocimiento por parte del sector de que el éxito del BIM depende tanto de las capacidades de modelado individuales como de la coordinación del flujo de trabajo, lo que mejora el valor del ciclo de vida de los datos BIM.

La integración con la infraestructura de programas existente puede determinar la elección práctica de los programas, independientemente de las preferencias previas. Las empresas que han invertido en los ecosistemas de Autodesk encontrarán más atractiva la integración de Revit, mientras que las que están acostumbradas a los programas de ingeniería civil de Bentley se decantarán naturalmente por las soluciones de MicroStation. Incluso Tekla tiene su propio nicho desde este punto de vista, ya que resulta atractivo para las empresas centradas en la construcción en acero debido a las sólidas alianzas de fabricación del programa.

¿Cuál es el futuro del BIM estructural en el sector?

La trayectoria actual del desarrollo del BIM estructural apunta hacia una transformación fundamental del sector a través de la inteligencia artificial, la automatización de los procesos de diseño y la supervisión del rendimiento en tiempo real. Estas convergencias tecnológicas prometen capacidades que van mucho más allá de las implementaciones actuales del BIM. Comprender las tendencias emergentes permitirá a los ingenieros prepararse para los cambios que remodelarán los requisitos profesionales y las ventajas competitivas en los próximos 5-10 años.

Tendencias emergentes en la tecnología BIM para la ingeniería estructural

La integración de la inteligencia artificial representa el avance más significativo a corto plazo, con algoritmos de aprendizaje automático que comienzan a automatizar tareas de diseño rutinarias e identificar oportunidades de optimización que el análisis humano podría pasar por alto. Los sistemas basados en la inteligencia artificial están a punto de comenzar a revisar los modelos estructurales para verificar el cumplimiento de los códigos, sugerir mejoras de diseño basadas en bases de datos de rendimiento y generar diseños estructurales preliminares a partir de restricciones arquitectónicas en un futuro próximo.

La automatización avanzada va más allá del diseño y se extiende a la construcción y las operaciones. Los sistemas de construcción robótica comenzarán a interpretar directamente los modelos BIM para la fabricación y el montaje automatizados, mientras que los sistemas autónomos de control de calidad verificarán la precisión de la construcción con respecto a las especificaciones digitales. Estos avances requieren modelos BIM con un nivel de detalle y precisión sin precedentes, lo que impulsa nuevos estándares de modelado y protocolos de verificación ricos en datos.

La madurez del proceso de gemelos digitales está transformando los modelos BIM estáticos en representaciones dinámicas de edificios que evolucionan a lo largo de su ciclo de vida estructural. Las redes de sensores alimentarán los entornos BIM con datos de rendimiento en tiempo real, lo que permitirá estrategias de mantenimiento predictivo y la supervisión del estado estructural que anticipen los problemas antes de que puedan afectar a los flujos de trabajo de funcionamiento de los edificios. Esta integración también requerirá nuevas capacidades de gestión de datos y experiencia profesional en la integración de sistemas de construcción.

Los avances en la interoperabilidad a través de la evolución de normas como la ISO 19650 y los protocolos emergentes eliminarán las limitaciones de compatibilidad de los programas que existe actualmente en el sector. El intercambio universal de datos permitirá una colaboración fluida independientemente de la plataforma elegida, mientras que la integración de la cadena de bloques puede ofrecer un seguimiento seguro y verificado de las decisiones de diseño, con apoyo para la gestión de la responsabilidad profesional y el cumplimiento normativo.

Transformación normativa y económica

Los códigos y normas de construcción exigirán cada vez más presentaciones basadas en BIM y la verificación del rendimiento, especialmente para estructuras complejas y el cumplimiento de diseños sostenibles. Las agencias reguladoras están desarrollando capacidades de revisión BIM que agilizarán los procesos de concesión de permisos, al tiempo que exigirán mayores estándares de precisión y exhaustividad de los modelos.

Los impulsores económicos, como las regulaciones sobre el carbono, la optimización de los costes de los materiales y la escasez de mano de obra en la construcción, acelerarán la adopción del BIM entre las empresas que aún se resisten a su implementación. Los contratos basados en el rendimiento vinculados a resultados verificados por BIM se convertirán en la norma, lo que requerirá una documentación digital completa y capacidades de análisis que los métodos tradicionales no pueden ofrecer.

Los marcos de seguros y responsabilidad evolucionarán para reconocer la verificación del diseño y la evaluación de riesgos basadas en BIM, lo que podría suponer una reducción de las primas para las empresas que demuestren procesos de diseño digital completos y medidas de control de calidad.

Preparación para el futuro: medidas estratégicas para las empresas de ingeniería

La planificación de la infraestructura tecnológica debe anticipar los requisitos computacionales de las herramientas de diseño generadas por IA, las plataformas de colaboración en tiempo real y las capacidades de análisis avanzadas. Las empresas deben evaluar las estrategias de computación en la nube y los protocolos de gestión de datos que admitan la escalabilidad futura sin necesidad de renovar completamente el sistema.

Las prioridades de desarrollo profesional deben centrarse en las habilidades de colaboración interdisciplinaria, así como en las capacidades de análisis de datos y la familiaridad con las tecnologías emergentes.

Los ingenieros no tienen que convertirse en programadores expertos, pero comprender la integración de API, la gestión de bases de datos y los sistemas de IoT será muy valioso para maximizar las capacidades BIM y avanzar en su carrera profesional.

La adaptación de los modelos de negocio requiere evaluar cómo la automatización de la IA y la mejora de la eficiencia van a afectar a los métodos de entrega de proyectos, las estructuras de tarifas y el posicionamiento competitivo. Las empresas con visión de futuro deben considerar cómo las capacidades mejoradas permiten ofrecer servicios premium, ampliar los tipos de proyectos o mejorar los márgenes de beneficio que justifican las inversiones en tecnología.

Una preparación adecuada implica la adopción estratégica de una tecnología que equilibre las ventajas de ser los primeros en adoptarla con los riesgos de su implementación. Las siguientes estrategias de preparación posicionan a las empresas para la competitividad futura, al tiempo que mantienen la eficacia operativa actual:

• Programas de desarrollo del personal para capacidades escalables de computación, almacenamiento de datos y colaboración.
• Iniciativas de formación de los clientes que demuestren las propuestas de valor y las ventajas competitivas.
• Desarrollo gradual de capacidades mediante proyectos piloto y la adopción selectiva de tecnología.
• Evolución de los sistemas de calidad incorporando nuevos métodos de verificación y protocolos de responsabilidad profesional.
• Desarrollo de asociaciones con proveedores de tecnología, fabricantes y clientes con visión de futuro.

Todas estas estrategias permitirán a las empresas afrontar la transformación del sector de forma proactiva, en lugar de reactiva, posicionándolas como líderes en un mercado cada vez más competitivo e impulsado por la tecnología.

Preguntas frecuentes

¿Cómo ayuda el BIM al análisis de cargas sísmicas y eólicas en la ingeniería estructural?

Las plataformas BIM se integran con programas de análisis especializados para permitir una evaluación completa de las cargas sísmicas y eólicas utilizando modelos estructurales detallados. La información detallada sobre los materiales y la geometría de los modelos BIM permite utilizar métodos de análisis sofisticados capaces de tener en cuenta las irregularidades de los edificios y los criterios de diseño basados en el rendimiento.

¿Se puede integrar BIM con los sistemas de monitorización del estado estructural?

Las plataformas BIM modernas se conectan con redes de sensores para crear gemelos digitales que envían datos sobre el rendimiento estructural en tiempo real al modelo. Los ingenieros pueden monitorizar los niveles de tensión y realizar un seguimiento del movimiento estructural a través de paneles de control que combinan la visualización BIM y los datos de los sensores en tiempo real para el mantenimiento predictivo.

¿Qué papel desempeña el BIM en la prefabricación y la construcción modular para proyectos estructurales?

El BIM ofrece un control dimensional preciso y la integración de la fabricación al controlar los equipos de fabricación automatizados directamente desde los modelos estructurales. La tecnología permite la personalización masiva, en la que cada elemento prefabricado puede configurarse de forma única, manteniendo la eficiencia de la fabricación y el control de calidad.
